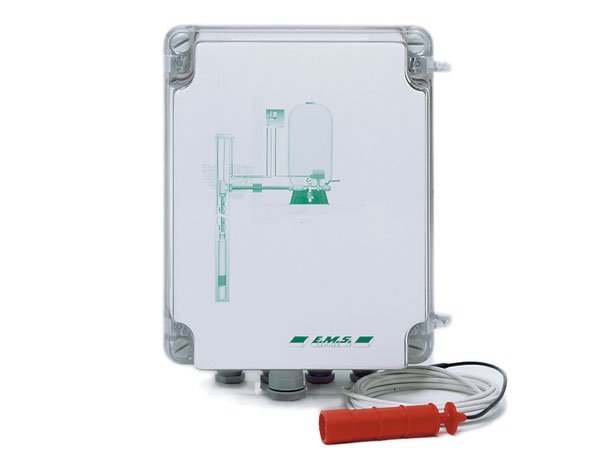

Pumppuvahti KM 33
Tekninen erittely
Pumppuvahti on kontaktorimoottorisuojan ja pinnansäätöautomatiikanyhdistelmä, jonka pääasiallinen käyttötarkoitus on uppopumppujen
ohjaus ja valvonta ( alle 5.5 kW ). Se toimii myös pinnansäätimenä esim.
avokaivoissa, tekoaltaissa ja säiliöissä sekä valvoo esim. säiliön täyttöä
täysin automaattisesti.
Kuivakäyntisuojana tai säiliön tyhjennyksessä pinnansäätöautomatiikka
pysäyttää pumpun kun vesipinta on saavuttanut alemman tuntoelimen.
Pumppu käynnistyy uudestaan kun vesipinta on saavuttanut ylemmän
tuntoelimen. Kun pinnansäätöautomatiikkaa käytetään täytön valvonnassa
se käynnistää pumpun kun vesipinta on alemman tuntoelimen
kohdalla ja pysäyttää pumpun kun vesipinta on ylemmän tuntoelimen
kohdalla.
Asennus
Pumppuautomatiikan asennus on annettava valtuutetulle sähköasentajallesuoritettavaksi sähköturvallisuusmääräysten ja kytkentäkotelossa
olevan kaavan mukaisesti.
Tuntoelimet asennetaan vesipinnan ala- ja ylärajoille ja liitetään esim 1.5
mm2 johtimilla rimoihin 1 ja 2. Ellei kaivossa ole uppopumppua tai muuta
suojamaadoitettua esinettä on kolmas tuntoelin asennettava alemman
tuntoelimen alapuolelle ja liitettävä maadoitusrimaan.
Tärkeää 1
Jos pumppuvahtia käytetään täytön yhteydessä on seuraavakytkentämuutos tehtävä: Releriman 3 ja moottorisuojan liitännän
95 välillä oleva johto poistetaan. Uusi johto kytketään releriman
4 ja moottorisuojan liitännän 95 väliin.
Tärkeää 2
Pumppuvahdin ollessa pois käytöstä ja vahingonvaara on ilmeinenon syytä asentaa hälytys. Pumppuvahtia ei voida pitää
riittävänä suojana jos vesivahinkojen vaara on olemassa..
| Nimi | Tuotenumero | Koko | Hinta | Määrä |
|---|---|---|---|---|
| KM33 Pumppuvahti 1.0-1.6A | B0516 | 1.0 - 1.6 A | € 313.60 | |
| KM33 Pumppuvahti 1.6-2.5A | B0518 | 1.6 - 2.5 A | € 313.60 | |
| KM33 Pumppuvahti 2.5-4.0A | B0520 | 2.5 - 4.0 A | € 313.60 | |
| KM33 Pumppuvahti 4.0-6.0A | B0522 | 4.0 - 6.0 A | € 313.60 | |
| KM33 Pumppuvahti 5.5-8.0A | B0524 | 5.0 - 8.0 A | € 313.60 | |
| KM33 Pumppuvahti 7.0-10A | B0526 | 7.0 - 10.0 A | € 313.60 | |
| KM33 Pumppuvahti 10-13 A | B0528 | 9.0 - 13.0 A | € 352.70 | |
| KM33 Pumppuvahti 12-18 A | B0530 | 12.0 - 18.0 A | € 388.50 |
